Протягом багатьох років маркетингові відділи продавали певну ілюзію: перегляд HDTV схожий погляд через чисте вікно. Обіцянки зробити легко. Картинка тепер стала чіткішою. Точніші деталі. Стрибок візуального дозволу еквівалентний стрибку від чорно-білого до кольорового зображення.
Це звучить як революція.
Насправді? Це часто відчувається як розчарування.
Відкрийте коробку від телевізора. Підключіть його та натисніть кнопку живлення. Несподівано зображення виглядає неприродним. Воно надто яскраве. Кольори блякнуть або, навпаки, надто насичені. У деяких випадках зображення можуть виглядати пікселізованим або розмитим. Це гірше, ніж демонстраційний зразок у магазині електроніки.
Чому це відбувається?
Теорія проста. HDTV має дві явні переваги перед старими аналоговими телевізорами. По-перше, вони використовують цифрові сигнали. Це потоки одиниць та нулів. Статична електрика, перешкоди та «привиди» не впливають на аналогові сигнали. Цифрові дані передають докладнішу інформацію про зображення. По-друге, у HDTV більш висока роздільна здатність. Воно забезпечує більш детальне відображення, ніж традиційний ЕЛТ-телевізор.
Апаратне забезпечення здатне. Зазвичай проблема полягає у налаштуванні.
Не можна просто встромити сучасний телевізор у розетку і чекати на кінематографічні результати. Вам потрібно настроїти параметри. Вам потрібно знати, які джерела сигналу забезпечують найкращу якість. За кілька хвилин коригувань ви можете перетворити свій досвід перегляду з того, що розчаровує на захоплюючий.
Почнемо з основ.
Крок 1: Правильні підключення
Якість сигналу починається з кабелю.
Дешеві кабелі HDMI можуть стати вузьким місцем навіть для найдорожчих 4K пристроїв. Але що ще важливіше, вам потрібно узгодити джерело та вхід. Для перегляду на Blu-ray-плеєрі потрібне широкосмугове цифрове підключення. Якщо ви використовуєте старий компонентний кабель, роздільна здатність буде обмежена ще до того, як сигнал досягне екрана.
Перевірте порт. Знайдіть позначення. HDMI, DisplayPort, Component (компонентний), Composite (композитний). У кожного їх свій рівень якості.
«HDTV має бути кращим за старі аналогові телевізори з двох причин: цифровий сигнал і вищу роздільну здатність».
Більшість людей пропускають цей крок. Вони хапають перший-ліпший кабель. Підключають його. І дивуються, чому зображення виглядають м’якими або мерехтливими.
Почнемо із підключення. Воно визначає, що телевізор може робити. Налаштування визначають, що він робитиме.
Налаштування ланцюжка сигналу вашого HDTV
Щоб вивести зображення на екран, спочатку потрібно подолати розрив між екраном та джерелом. Це більше, ніж просто підключення кабелю. Йдеться про інтеграцію обладнання, яке у вас уже є. Незалежно від того, чи ви маршрутизуєте сигнал з кабельної приставки, супутникового ресивера, наземної антени, DVD-плеєра або ігрової консолі, мета одна: ви хочете, щоб кожен підключений пристрій міг взаємодіяти з телевізором, не створюючи вузьких місць у процесі передачі даних.
Фізичні сполуки важливіші, ніж ви думаєте. Старі, пошкоджені або дешеві кабелі можуть викликати шум і погіршувати цілісність сигналу. Вам не потрібно витрачати цілий стан на кабелі рівня аудіофілів, щоб побачити різницю, але заміна кабелів, що йдуть у комплекті з вашим пристроєм, більш якісні — розумний крок. Мідь низької якості може перетворити чітке зображення на розмите місиво.
Потім йде «рукостискання» між пристроями. Ви повинні використовувати тип підключення найвищої якості, доступний для кожного пристрою. Передача бездоганного сигналу високої чіткості по каналу з низькою пропускною здатністю — все одно, що намагатися влити галон води через соломинку. Це не працює.
Розглянемо невідповідність під час використання висококласного DVD-плеєра з HDTV через аналогове композитне відео. При такому перетворенні ви втрачаєте значну частину даних. Сигнал розмивається. Якщо джерело високої роздільної здатності подати до порту, який його не підтримує, телевізор або зменшить роздільну здатність (downscale), або повністю проігнорує частину HD. Ви не побачите подробиць, за які заплатили.

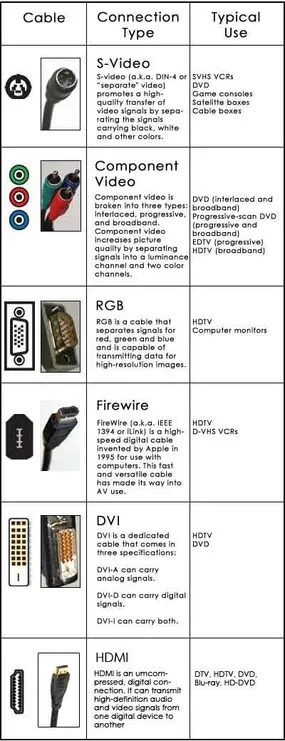

Більшість сучасних телевізорів пропонують багато типів вхідних портів. Знаючи, який з них використовувати, ви не задовольнятиметеся найменшим спільним знаменником.
Мережева інфраструктура, що стоїть за сучасними телевізорами, може здаватися лабіринтом. Можна легко підібрати відповідний роз’єм і на цьому заспокоїтись. Ні. Тип вибраного підключення визначить, наскільки чітким буде зображення і з якими проблемами доведеться зіткнутися в майбутньому.
Важливі правила для фізичних підключень включають:
Вимагає використання RF або коаксіальних кабелів тільки для застарілого обладнання.
Якщо ваш старий кабельний тюнер, супутниковий ресивер або цифрова антена не мають сучасних портів, RF є єдиним варіантом. Однак тут є проблема. Якщо пристрій підтримує компонентне відео, використовуйте компонентне відео. Уникайте RF та інших цифрових джерел повністю. Якість зображення значно погіршується. RF є вузьким місцем. Це аналоговий пережиток.
Пріоритет надається цифровим каналам, таким як DVI та HDMI.
По можливості, сигнал повинен залишатися цифровим від джерела до дисплея. DVI та HDMI зберігають цілісність даних. Вони не перетворять двійковий сигнал на хвилю, а потім назад на хвилю. Це збереження важливе. Це означає більш чіткі краї та стабільні кольори.
Компонентне відео — аналоговий резервний варіант.
Якщо цифровий варіант недоступний, компонентне відео є наступним найкращим вибором. Воно розділяє відеосигнал на окремі канали, тому воно набагато краще, ніж каламутна суміш S-Video і композитних кабелів. Продуктивність все ще погіршується через перетворення з цифрового на аналоговий формат, але вплив цього процесу набагато менше, ніж у старіших стандартів.
“Якість підтримується за рахунок збереження сигналу в цифровому форматі від початку до кінця.”
Альтернатива CableCARD
Якщо ваш телевізор готовий до цифрового кабельного телебачення та ваш провайдер підтримує технологію CableCARD, ви можете взагалі відмовитись від приставки. Це велика зміна для багатьох користувачів, які стомлені орендою громіздкого обладнання.
CableCARD пропонує гнучкість. Ви можете дивитися прямі телевізійні трансляції та записані програми за допомогою нативного інтерфейсу вашого телевізора. Однак це не ідеальне рішення. Існують проблеми сумісності та обмеження функцій. Стаття Ars Technica CableCARD: Введення є вичерпним читанням на цю тему.
Крок 2: Налаштування вашого HDTV
Як тільки кабель підключено, починається справжня робота. Правильне налаштування є тим, що відрізняє гарне зображення від чудового.
Навіть якщо всі кабелі підключені правильно, телевізор може обманювати вас. Більшість плоских дисплеїв поставляються із заводськими передустановками, призначеними для привернення уваги у яскраво освітлених вітринах магазинів. Ці режими “Живий” або “Магазин” завищують яскравість і насиченість до абсурдних рівнів. Вони виглядають приголомшливо протягом перших тридцяти секунд, але в приглушеному світлі вітальні сліпучий блиск стомлює очі і «змикає» ті деталі зображення, за які ви насправді заплатили.
Щоб отримати картинку, яка відповідає задуму режисера, необхідно перевизначити ці налаштування за замовчуванням.
Розуміння основних налаштувань
Вам не потрібна ступінь фізики, щоб налаштувати телевізор, але необхідно розуміти, що саме робить кожен регулятор. Перевірте меню вашого телевізора та знайдіть такі три основні параметри:
- Рівень чорного : Регулює яскравість темної частини зображення. Якщо значення занадто низьке, деталі в тінях стають розмитими та зникають. Якщо значення надто високе, чорний колір виглядає тьмяно-сірим, а контрастність втрачається. Зверніть увагу, що старі технології, такі як LCoS і ранні РК-дисплеї, незалежно від налаштувань, зазнають труднощів з досягненням чорного кольору. Завжди є невеликий витік від підсвічування. Жодне налаштування не може подолати апаратні обмеження.
- Контраст (іноді “Зображення” або “Рівень білого”): Визначає яскравість білих ділянок. Якщо підняти його надто високо, світлі ділянки «заллються» і текстура зникне. Якщо встановити занадто низько, зображення буде виглядати плоским і неживим.
- Насиченість кольору : Це інтенсивність кольору. Якщо використовувати дуже багато насиченості, колір шкіри може стати помаранчевим або неоновим. В іншому випадку все виглядає вицвілим і сірим.
Метод тестування по DVD
Тепер можна налаштувати ці параметри, використовуючи стандартний DVD. Вам не потрібне дороге обладнання, все, що вам потрібно, це терпіння.
- Запустіть фільм, який добре знаєте.
- Поставте паузу під час яскравої сцени.
- Встановіть регулятор у абсолютний максимум, а потім повільно знижуйте його. Ось як налаштувати кожен конкретний параметр:
Для рівня чорного:
Знайдіть сцену у форматі Letterbox з видимими чорними смугами зверху та знизу. Знижуйте рівень чорного, поки смуга не стане по-справжньому чорною (а не сірою), але зупиніться до того, як загубиться деталь у темних ділянках зображення. Я хочу бачити текстуру тіней, а не порожній білий простір.
Для розмаїття:
Шукайте сцени з білими поверхнями, такими як білі сорочки, хмари та яскраві стіни. Збільшуйте контраст, поки очі не почнуть хворіти, а потім зменшуйте його. Ви хочете, щоб білі ділянки були яскравими та чіткими, без «обрізання» (clipping), коли всі деталі в білих ділянках перетворюються на пляму неприродної яскравості.
Для насиченості кольору:
Зупиніться на крупним планом людини зі світлою шкірою. Це контрольний тест. Якщо колір виглядає обгорілим, зменшіть насиченість. Якщо колір виглядає примарним, трохи збільште його. Прагніть природного, здорового тону, а не мультяшного вигляду.
Вихід за рамки базових налаштувань
У вашому телевізорі можуть бути інші регулятори. Управління чіткістю, баланс кольору та згладжування руху. Сувора реальність така: знижуйте чіткість. Більшість телевізорів встановлюють її надто високо, додаючи до зображення штучне свічення та шум. Її зниження зазвичай робить картинку чистішою.
Такі функції поліпшення, як “шумопридушення” або “посилення країв”, часто дають непередбачуваний результат. Вони можуть викликати артефакти стиснення або робити зображення пластиковим на вигляд. Якщо ви не можете розрізнити різницю між увімкненим та вимкненим станом налаштування, вимкніть її.
Довірити професіоналам чи налаштувати самостійно?
Якщо ви хочете отримати найкращу можливу якість зображення, позбавтеся здогадів. Калібрувальний DVD можна придбати в магазині. Ці диски містять спеціальні тестові зображення, призначені для точного налаштування кожного параметра. Залежно від моделі телевізора він може поставлятися в комплекті.
Якщо у вас є висококласна система або особливо великий дисплей, розгляньте можливість найму професійного калібрувальника. Ми використовуємо спеціальне обладнання та колориметр для вимірювання світлового потоку та калібрування вашого телевізора відповідно до галузевих стандартів. Це коштує грошей, але воно того варте для справжніх поціновувачів.
Однак для більшості людей методу з DVD достатньо. Якщо ви переважно дивитеся стандартні DVD, ви отримаєте чітку і різку картинку.
Але що, якщо ви хочете дивитися спорт, новини або останній блокбастер у HD? Ви не можете покладатися на стандартний DVD, щоб визначити, чи сигнал дійсно HD. Вам потрібно переконатися, що ви отримуєте справжнє HD-відео, а не версію з нижчою роздільною здатністю, масштабовану до HD. Це зовсім інше питання.
Якщо джерело сигналу погане, то навіть відмінні кабелі та точне калібрування не мають сенсу. ТБ високої роздільної здатності не може чарівним чином перетворити поганий сигнал на чітке зображення. Якщо ви підключите старі записи ситкому до великого 4K-екрана, телевізор повністю виправдає ваші очікування. Він збільшить найменші перешкоди, «сніг» та цифрові спотворення. Стандартні сигнали кабельного, супутникового або ефірного мовлення на пристроях високої роздільної здатності зазвичай виглядають каламутними та розмитими. Екран дуже великий. Пікселі дуже щільно упаковані. Ці дефекти стають непомітними.
Однак, перегляд стандартного мовлення на телевізорі високої роздільної здатності дуже поширений. В даний час близько половини користувачів телевізорів високої роздільної здатності насправді не дивляться програми високої роздільної здатності. Вони просто не знають про це. Близько 17% користувачів телевізорів високої роздільної здатності не усвідомлюють, що повністю пропускають мовлення у високій роздільній здатності [reference].
Чому так відбувається? Іноді це з географією. Люди просто не можуть отримати сигналу високого дозволу в своєму регіоні. В інших випадках це невігластво. Користувачі не знають, як налаштувати телевізор для прийому мовлення у високій якості. Або вони не зробили простих кроків, необхідних для цього.
Як дивитися ефірне мовлення у високій роздільній здатності безкоштовно
Насправді, ви можете дивитися ефірне мовлення у високій якості безкоштовно. Не магія. Це фізичне та апаратне питання. Однак для цього ваш телевізор повинен мати вбудований тюнер, готовий для HDTV.
Перевірте специфікацію. Цей тюнер може бути вбудований у ваш телевізор. Коли ви купуєте справжній телевізор з високою роздільною здатністю (HDTV), тюнер зазвичай вже присутній. Однак ситуація інша, якщо ви купуєте телевізор, позначений як HDTV-ready. Ці пристрої не мають внутрішнього обладнання, необхідного для декодування цифрових сигналів високої роздільної здатності. Щоб приймати такі передачі, необхідно окремо придбати зовнішній тюнер.
Апаратне забезпечення – це лише половина справи. Також необхідна внутрішня або зовнішня антена прийому сигналу. Без антени тюнеру нема чого декодувати. З правильною антеною та тюнером ви можете відмовитися від щомісячних рахунків за кабельне телебачення та отримати чистий безкоштовний сигнал високої роздільної здатності. Жодних артефактів стиснення від потокових сервісів. Жодного «снігу» від погіршеної кабельної лінії. Це просто чисті дані мовлення.
Чи є у вашому телевізорі тюнер? Перевірте меню. Шукайте DTV або Digital Tuner. Якщо його немає, дивіться аналогові програми на цифровому екрані. Ось чому зображення виглядає таким м’яким. Ось чому кольори виглядають вицвілими. Виправте вхідний сигнал. Виправте джерело. Потім зауважте різницю.
У США перехід від аналогового ефірного мовлення до цифрового вже триває повним ходом. Якщо ви використовуєте зовнішню або внутрішню антену, ви, швидше за все, помітите, що місцеві телеканали одночасно ведуть мовлення на двох частотах. Один канал – це старий аналоговий сигнал. Другий – новий цифровий потік. Вам потрібно перевірити, на якій частоті надсилається цифровий сигнал для вашого району. Зверніться безпосередньо до місцевої телекомпанії. Уточніть, чи ведуть вони мовлення у високій якості. Налаштуйте приймач на цифровий канал, а не аналоговий, який ви дивилися роками. Якщо у вас є пряма видимість і немає серйозних перешкод, таких як густі ліси або великі відстані, зображення має бути чітким. Не чекайте жодних перешкод. Жодних «привидів». Лише чистий сигнал.
Для тих, хто не хоче возитися з антенами, кабельні та супутникові провайдери пропонують просте рішення без зайвого клопоту. Ви можете отримувати трансляції у високій роздільній здатності через свою поточну передплату. Однак просто ввімкнути цю функцію не вдасться. Вам необхідно зв’язатися зі своїм провайдером та конкретно уточнити наявність тарифних планів із цифровим та високим дозволом.
Щоб приймати контент у високій якості через кабельне або супутникове телебачення, одночасно повинні бути виконані три конкретні умови.
- Сумісне обладнання : Ваше поточне встановлення може не підтримувати сигнали високої роздільної здатності. Можливо вам доведеться оновити супутникову антену, замінити ресивер або встановити нову приставку. Уточніть у свого провайдера, чи сумісне обладнання з HD або оновлення обов’язково.
- Кваліфікований тарифний план : Не всі базові пакети включають канали високого дозволу. Ймовірно, вам доведеться підписатися на конкретний план, що включає HD-мовлення. Дізнайтесь, які плани пропонують цю функцію.
- HD-джерела мовлення : Навіть за наявності відповідного обладнання та плану вам потрібні канали, які дійсно транслюються у високій якості. Переконайтеся, що канали, доступні у вашому пакеті, містять вміст HD. Без цих трьох елементів ви отримуватимете лише зображення стандартної роздільної здатності.
Освоєння налаштувань співвідношення сторін
Ви думаєте, що все зроблено, коли цифрові сигнали вже надходять до вашої вітальні? Перегляньте свої погляди. Останній регулятор, який потрібно налаштувати, – це не гучність і не джерело сигналу, а співвідношення сторін. Якщо ви дивитеся сучасний телевізор високої чіткості (HDTV), швидше за все, ви бачите панель із співвідношенням 16:9. Така широка форма стандарту. Це означає, що більшість нових фільмів демонструються в їхньому оригінальному кадруванні. Більше ніяких чорних смуг, що поглинають верхню та нижню частини зображення. Ви бачите повну картину. Якщо ви роками дивилися повноекранні DVD, перехід на широкоформатний режим може спричинити дискомфорт. Але вам доведеться до нього звикнути. Це єдиний спосіб використовувати додаткові горизонтальні пікселі, які пропонує ваш новий телевізор.
Потім є проблема застарілого контенту. Подивіться шоу, зняте у старому співвідношенні сторін 4:3, і ви побачите чорні смуги з боків ліворуч та праворуч. Ці бічні смуги потрібні для збереження розміру зображення, що відповідає громіздким ЕЛТ-телевізорам минулого. Деякі глядачі вважають ці смуги відволікаючим фактором. Вони руйнують занурення у перегляд. Якщо чорний простір дратує вас, ви можете зайти в налаштування меню вашого телевізора. Ви можете розтягнути зображення. Або обрізати його. Розтягування заповнює весь екран, але тому люди виглядають ширше, ніж повинні. Обрізка відрізає краї кадру. Це спотворює картинку. Але якщо смуги дратують, ви можете упокоритися з цим компромісом. Краще трохи спотворене обличчя, ніж порожній чорний простір.
Фактор звуку
Візуальна складова – це лише половина справи. Якісна звукова система природно поєднується із телевізором високої чіткості. Вам слід звернути увагу на конфігурації об’ємного звуку. Те, як ви розставите динаміки, змінює все. Має значення їхнє розміщення. Тип обраної системи об’ємного звуку визначає враження від перегляду. Ознайомтеся з інструкціями з налаштування домашнього кінотеатру, щоб зрозуміти, яка конфігурація підходить для вашої кімнати. Йдеться не просто про наявність більшої кількості динаміків. Йдеться про розуміння того, як вони взаємодіють із відеосигналом.
Додаткова література та ресурси
Для тих, хто хоче глибше розібратися в механіці роботи екрану та звуку:
- Основні поняття :
- Як працює телевізор
- Як працює HDTV
- Як працює DTV
- Як працює домашній кінотеатр
-
Як працює проекційний телевізор
-
Технології дисплеїв :
- Як працюють РК-дисплеї (LCD)
- Як працюють плазмові дисплеї
- Як працює технологія LCoS
- Як працюють телевізори на базі DLP
-
Як працює технологія SED-TV
-
Поради з купівлі :
- Посібник з купівлі звичайних телевізорів та HDTV
Зовнішні посилання
- Samsung : Інтерактивний посібник з DTV та HDTV
- HDTVpub : Новини та оновлення індустрії
- Sound & Vision : Як налаштувати новий HDTV
- Popular Mechanics : Виправлення неполадок HDTV
- Imaging Science : Професійні рекомендації щодо калібрування
Джерела
- Лемб, Грегорі М. “Чому HDTV отримує нечіткий сигнал”. Christian Science Monitor. 09.02.2006.
- Кіндіг, Стів. Допоможіть своєму телевізору витягти максимум з кожного сигналу. Crutchfield Advisor. http://www.crutchfieldadvisor.com/S-cahQwJ4qALq/learningcenter/home/tv_signalquality.html?page=1
- Інтерактивний посібник Samsung з DTV та HDTV http://product.samsung.com/cgi-bin/nabc/campaign/dtvguide/index.jsp
- Cnet: Ідеальна картинка: поради щодо налаштування HDTV http://bestbuy-cnet.com.com/4352-12658_7-6544389.html
